Casilla para la bomba y filtro de arena


En ocasiones, encontrar el lugar adecuado para instalar la bomba de calor, el filtro de la piscina y demás equipos puede ser todo un desafío. ¿Qué tal si te dijera que existe una solución innovadora y genial para este problema? La respuesta está en una casilla oculta construida con bloques de hormigón que se ubica justo al lado de la piscina y se entierra en el suelo como un sótano.

Al construir esta casilla, podrás centralizar todos los equipos de la piscina, incluyendo el cuarto de máquinas y las tuberías, en un solo lugar. Además, la casilla está diseñada para quedar perfectamente integrada con el paisaje, lo que la convierte en una opción estética y funcional.

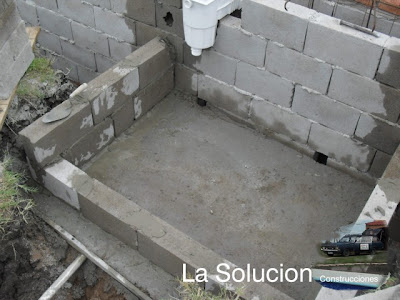

Veras todo el proceso de construcción de esta casilla oculta. Desde la excavación del terreno hasta la colocación de los bloques de hormigón y la instalación eléctrica, cada paso ha sido documentado para que puedas replicarlo en tu propia casa.

La casilla cuenta con todas las llaves necesarias para controlar el flujo de agua y la temperatura de la piscina, lo que te permitirá disfrutar de tu oasis sin preocupaciones. Además, la instalación de luz eléctrica te permitirá trabajar en la casilla con facilidad, incluso durante las horas de oscuridad.


Estanquidad de la casilla


La casilla para máquinas de una piscina enterrada en el suelo debe ser estanca, porque esta casilla alberga los equipos eléctricos y electrónicos que se utilizan para controlar y hacer funcionar la piscina. Si esta casilla no es estanca, el agua de la piscina podría filtrarse en su interior y dañar los equipos, lo que podría resultar en problemas de seguridad eléctrica, mal funcionamiento de la piscina y costosos gastos de reparación.

Además, si la casilla no es estanca, también podría haber fugas de electricidad en el agua de la piscina, lo que podría provocar descargas eléctricas peligrosas para los bañistas. La estanqueidad de la casilla para máquinas es esencial para garantizar que la piscina sea segura y funcione correctamente.




Pero entonces si hay una fuga del filtro o se rompe la bomba a donde va esa agua?


Necesitas tener un drenaje dentro de la casilla para máquinas por varias razones. Una de las razones es que si la bomba o el filtro se rompen, es posible que el agua y los productos químicos se derramen en la casilla, lo que puede resultar en un exceso de agua y la necesidad de sacarla de la casilla de manera segura.

Un drenaje dentro de la casilla permitiría evacuar el agua de forma segura y controlada, lo que minimizaría el riesgo de daños en la casilla y en el sistema de la piscina. Además, si hay una fuga o un problema de plomería en la piscina, el drenaje dentro de la casilla puede ser útil para drenar el agua de la piscina y hacer las reparaciones necesarias sin causar daños adicionales a la casilla o al equipo de la piscina.

En cualquier caso, el drenaje estará diseñado y construido adecuadamente para garantizar que sea seguro y efectivo en la evacuación del agua.



Si la pendiente del suelo no permite la instalación de un drenaje por gravedad dentro de la casilla para máquinas de la piscina, existen otras opciones para drenar el agua de manera segura y efectiva.

Una opción es instalar una bomba de achique dentro, que bombee el agua hacia afuera. La bomba de achique es un dispositivo que se activa automáticamente cuando el nivel de agua alcanza cierto nivel, y bombea el agua fuera de la casilla a través de una tubería de descarga.

Otra opción es instalar un sistema de drenaje con una tubería de PVC que se extienda desde la casilla hasta un punto de drenaje adecuado. Este sistema requeriría una bomba para impulsar el agua a través de la tubería hasta el punto de drenaje.

En ambos casos, será conveniente seleccionar y diseñar el sistema de drenaje adecuado para garantizar que sea seguro y efectivo en la evacuación del agua de la casilla. Además, asegúrate de que se sigan todas las regulaciones y códigos de construcción aplicables en la instalación del sistema de drenaje.


En la foto, se muestra cómo se ha excavado una zanja para instalar una tubería de 40 mm que se conecta a la casilla de la piscina. La tubería tiene una inclinación descendente hacia un punto de drenaje adecuado, lo que permite que el agua se drene de manera segura y efectiva.


Hay varias formas de ocultar el cuarto de máquinas. Por ejemplo, se puede construir una estructura independiente para el cuarto de máquinas, como una caseta, un cobertizo o un armario. Esta estructura puede estar hecha de materiales que se mezclen bien con el paisaje o la arquitectura circundante, como la madera o el ladrillo. Además, se pueden agregar detalles decorativos, como jardines verticales, para hacer que la estructura sea más atractiva visualmente.

También se puede integrar el cuarto de máquinas en una estructura existente, como una casa o un muro perimetral. En este caso, se pueden utilizar materiales que coincidan con los de la estructura principal para hacer que el cuarto de máquinas se integre perfectamente en el diseño general.


Para una piscina familiar de tamaño medio, un cuarto de máquinas con una superficie de 6 a 8 metros cuadrados podría ser adecuado para albergar el equipo necesario, como la bomba, el filtro, el calentador y otros accesorios. Una altura mínima de 2,20 metros también sería adecuada para permitir suficiente espacio para el equipo y para que los trabajadores puedan moverse y realizar el mantenimiento.

Ten en cuenta que el tamaño del cuarto de máquinas puede variar dependiendo de la cantidad de equipos y accesorios que se instalen y de la disposición del área circundante. Por ejemplo, si la piscina tiene un sistema de automatización o control de cloración, se necesitará espacio adicional para alojar estos equipos.

En resumen, para una piscina familiar de tamaño medio, un cuarto de máquinas con una superficie de 6 a 8 metros cuadrados y una altura mínima de 2,20 metros podría ser adecuado para albergar el equipo necesario.


Una vez que se ha completado la construcción del cuarto de máquinas y se ha verificado que todas las conexiones y equipos están funcionando correctamente, se puede proceder a rellenar el terreno alrededor del cuarto. Aquí te presento los pasos a seguir:

  • Eliminar cualquier escombro o material sobrante alrededor del cuarto de máquinas.
  • Colocar una capa de tierra suelta alrededor del cuarto de máquinas, de al menos 30 cm de grosor.
  • Compactar la tierra suelta en capas de alrededor de 15 cm, utilizando un compactador mecánico. Esto asegurará que el relleno se asiente correctamente y no se produzcan hundimientos o deformaciones en el futuro.
  • Continuar agregando capas de tierra suelta y compactándolas hasta que se haya completado el relleno. Asegurarse de que el relleno quede a nivel con la superficie circundante y que no haya pendientes que puedan provocar el drenaje de agua hacia el cuarto de máquinas.
  • Regar el área alrededor del cuarto de máquinas después de cada capa compactada para evitar la formación de bolsas de aire y para facilitar el proceso de compactación.
  • Finalmente, se puede colocar una capa de césped o de otros materiales decorativos alrededor del cuarto de máquinas para mejorar la estética del área circundante.

Pero eso será tema de otro encuentro, no olvides suscribirte y si te ha ayudado esta publicación, solo esperamos que ayudes a otros compartiéndola.
